Digitální zkoušečka momentových klíčů s dvojitým snímačem



Digitální tester momentových klíčů s dvojitým snímačem je testovací přístroj používaný ke kalibraci různých momentových klíčů. Přístroj využívá technologii jednočipového řízení a skládá se z vysoce přesných snímačů točivého momentu a silových držáků. Má přesné testování, stabilní výkon, bohaté funkce a snadné ovládání. Přístroj dodržuje špičkovou technologii Rufa v oboru a všechny indikátory dosáhly domácí prvotřídní úrovně. Je to velmi nákladově efektivní testovací přístroj a je široce používán ve výrobním průmyslu a měřicích a testovacích odděleních, jako je elektřina, lehký průmysl, stroje, motory, spalovací motory, elektrická vozidla, motocykly, automobily, lodě a letadla.

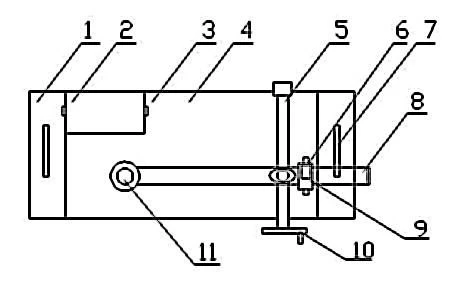

Schéma roviny testeru digitálního momentového klíče s dvojitým snímačem (obrázek 1), pohled zezadu (obrázek 2):



Obrázek 1



Obrázek 2

Název dílů:

1- Základní deska:

2- Displej: lze nastavit a zobrazit hodnotu točivého momentu;

3- Knoflík pro nastavení úhlu displeje:

4- Bydlení:

5- Šroub:

6- Knoflík pro nastavení výšky: umožňuje upravit výšku plošiny tak, aby byl momentový klíč testován ve vodorovném stavu. Pokud není ve vodorovném stavu, může způsobit chyby měření;

7- Rukojeť: používá se k pohybu nástroje;

8- Vodorovná silová tyč:

9- Levý a pravý nastavovací knoflík: upravte testovací platformu tak, aby byla vhodná pro délku ramene testovaného momentového klíče, a můžete také upravit směr testovací platformy, aby se přizpůsobila měření vpřed a vzad momentový klíč;

10- Hnací ruční kolo: zatížte nebo vyjměte testovaný momentový klíč;

11- Hlava snímače síly: několik konverzních zkušebních hlavic je vybaveno podle velikosti čtyřhranné hlavy momentového klíče ve výrobě;

12- Připojovací otvor RS232: lze připojit k počítači (tato funkce není vybavena z výroby a uživatel si musí nástroj s touto funkcí zakoupit samostatně);

13- Prázdné;

14- Vypínač [POWER]:

15- Napájecí zásuvka (AC11V/220V):

16- Nainstalujte zadní kryt: Otevřete zadní kryt a zkalibrujte přístroj. Neprofesionálům je přísně zakázáno desku sundávat!

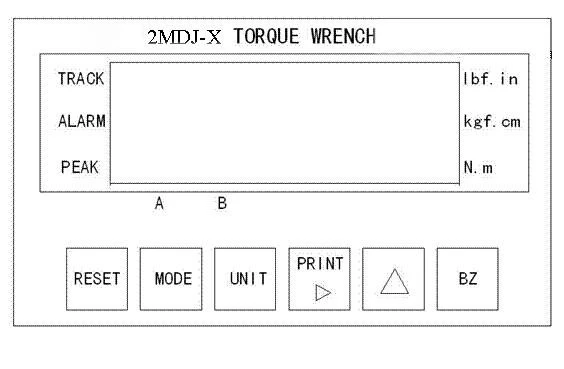

Schéma panelu displeje digitálního testeru momentových klíčů s dvojitým snímačem je znázorněno na obrázku 3.



Obrázek 3

●Okno displeje uprostřed displeje může zobrazovat aktuální hodnotu točivého momentu. Tři kontrolky vpravo představují tři měrné jednotky. Tři kontrolky vlevo: Kontrolka TRACK indikuje, že režim měření je ve stavu sledování, kontrolka PEAK indikuje, že režim měření je ve stavu pozastavení špičky, a kontrolka ALARM indikuje alarm překročení limitu;





1. Zapněte hlavní vypínač;
2. Stiskněte tlačítko "UNIT" pro výběr požadované jednotky měření;
3. Stiskněte tlačítko "MODE" pro nastavení režimu měření na "TRACK";
4. Stiskněte tlačítko "RESET" pro resetování zobrazené hodnoty na nulu;
5. Stiskněte klávesu "BZ" a její kombinaci pro nastavení hodnoty alarmu horní meze;
6. Vyberte příslušenství, které odpovídá momentovému klíči, který chcete měřit, a umístěte je na hlavu snímače síly;
7. Umístěte měřený momentový klíč na pracovní stanici (mezi hlavou snímače síly a testovací plošinou) a nastavte knoflík pro nastavení výšky tak, aby byl momentový klíč na hladině vody. =Ve vodorovném stavu upravte levý a pravý nastavovací knoflík tak, aby se přizpůsobil délce ramene a směru měření momentového klíče;
8. Stiskněte tlačítko "MODE" pro nastavení režimu měření na stav "PEAK" nebo "TRACK". Pokud je ve stavu "PEAK", můžete zaznamenat data vrcholu (maximální hodnota). Stisknutím tlačítka reset "RESET" vymažete maximální hodnotu a vrátíte zobrazení na nulu;
9. Otočte ručním kolem pro zatížení a na displeji uvidíte, že se hodnota točivého momentu mění se zatížením. Když hodnota točivého momentu dosáhne nebo překročí nastavenou hodnotu alarmu, přístroj spustí alarm a na displeji se rozsvítí kontrolka alarmu „ALARM“, aby připomněla operátorovi, aby zastavil načítání; Aby se zlepšila přesnost měření, při přibližování nebo odhadování maximální hodnoty nebo nastavené hodnoty by měla být rychlost načítání zpomalena;
10. Pokud si přejete vytisknout naměřenou hodnotu nebo přenést naměřená data do počítače, stiskněte [P RINT】tlačítko Print;
11. Otáčejte ručním kolem v opačném směru, abyste vyjmuli testovaný momentový klíč;
12. Pokud chcete v testování pokračovat, opakujte výše uvedené kroky. Obecně se doporučuje změřit několikrát a vzít průměrnou hodnotu;
13. Pokud je test u konce, vyjměte testovací příslušenství, vypněte napájení a udržujte přístroj správně;
14. Pokud uživatel netestuje momentový klíč, ale jiné nástroje, postupujte podle výše uvedeného postupu testování. Je-li to nutné, je vyžadován speciální přípravek;





Modelka	Rozsah točivého momentu [N.m]	Hmotnost [Kg]	Maximální efektivní rameno [mm]	Vnější rozměry [mm]			Řidič [mm]
				L	W	H
SDX-2000CT-01	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-02	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-03	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-04	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX-2000CT-05	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX-2000CT-06	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX-2000CT-07	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX-2000CT-08	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX-2000CT-09	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX-2000CT-10	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
Přesnost	±1%
Zobrazovací mód	5-číslicový LED displej
Zdroj napájení	AC 220V-240v/50Hz



1. Přesnost měření: ±1 %

2. Rozsah nastavení hodnoty alarmu: v plném rozsahu

3. Podmínky použití

(a) Okolní teplota: 0-40 stupňů

(b) Relativní vlhkost: Méně než nebo rovna 80 % RH

(c) Napájení: AC220V±10%, 50Hz
